PVC塑筋软管挤出焦痕、皱纹原闪及排除方法有哪些

　　PVC塑筋软管挤出焦痕、皱纹原闪及排除方法有哪些

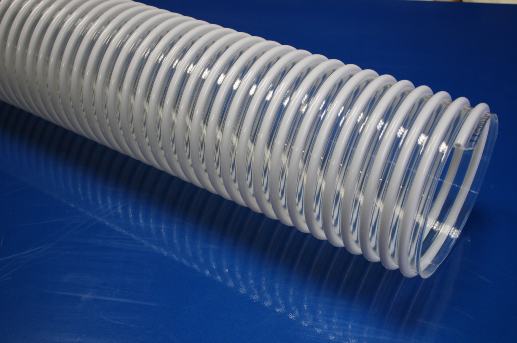

　　软管出现焦痕、皱紋，主要原因来自于挤出工艺。挤出PVC 软管用的挤出机，由于PVC软管的管径较小，通常使用普通型三段式单螺杆挤出机，螺杆直径为45〜65mm，长径比为25，压缩比3〜4。软管挤出温度一般比硬管低，口模温度过高，产品会出现焦痕;口模温度太低，产品表面光亮度差。

　　挤出螺杆转速太慢，产品表面容易产生波纹;时有挤出脉动现象，管材易出现竹节状;螺杆转速太快，则因管材表面与口模之间摩擦过热而导致产品表面出现焦痕。螺杆转速可在20-40r/min范围内选择。

　　同样，牵引速度太快或太慢都会使产品横纵向收缩增高，表面很容易产生皱纹。所以牵引速度应根据管径的不同，作适当的调节。直径为9〜16MM的管子，牵引线速度可在8〜12m/min范围内选取;直径在19〜25mm的管子，牵引线速度可在4〜8m/min 范围内选取。
